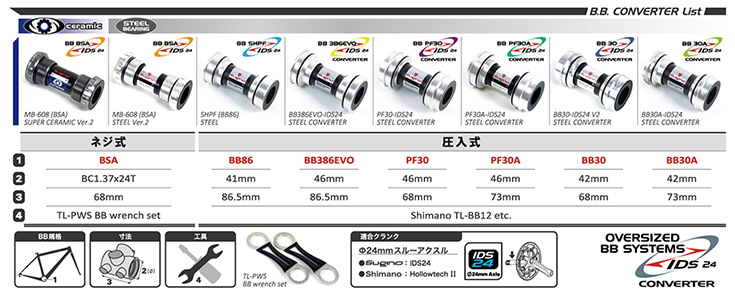

ロードバイク用 ボトムブラケット対応表

Zoom : -メンテナンスの注意事項-

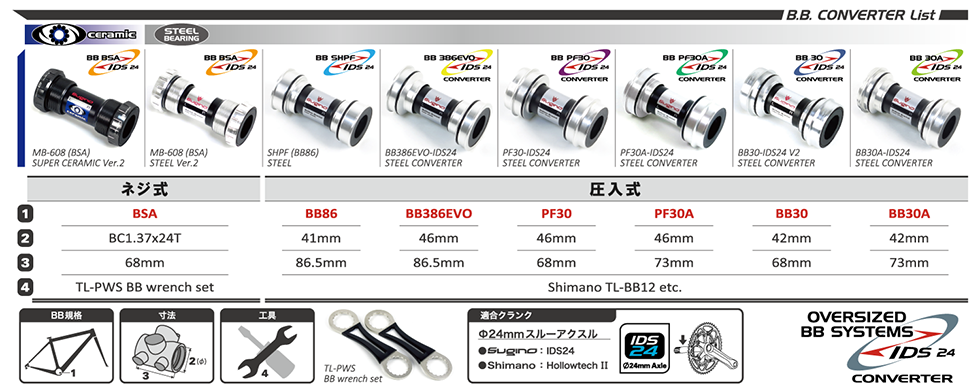

Remove tool Zoom : Bottom Bracket Reference Table

SUPER CERAMIC

他社との比較

高精度セラミックベアリング採用で、驚くほどスムーズな回転を実現。

競技中の高負荷における回転抵抗に注力した結果

ロード用B.B.の約20%の抵抗を減らすことに成功!

MB-608(BSA) SUPER CERAMIC

Super CeramicBB BSA IDS24
製品写真 : MB-608(BSA) SUPER CERAMIC 拡大写真 : MB-608(BSA) SUPER CERAMIC
取扱説明書

» Download (PDF File)

対応表
B.B. 規格 : BSA
B.B. シェル幅 : 68mm
B.B. 内径寸法 : BC1.37 x 24T
  ネジ式

SHPF(BB86) SUPER CERAMIC

Super CeramicBB SHPF/IDS24
製品写真 : SHPF(BB86) SUPER CERAMIC 拡大写真 : SHPF(BB86) SUPER CERAMIC
取扱説明書

» Download (PDF File)

対応表
B.B. 規格 : PF BB86
B.B. シェル幅 : 86.5mm
B.B. 内径寸法 : ∅41mm
  圧入式

BB386EVO-IDS24 SUPER CERAMIC CONVERTER

Super CeramicBB 386EVO IDS24 CONVERTER
製品写真 : BB386EVO-IDS24 SUPER CERAMIC CONVERTER 拡大写真 : BB386EVO-IDS24 SUPER CERAMIC CONVERTER
取扱説明書

» Download (PDF File)

対応表
B.B. 規格 : BB386EVO
B.B. シェル幅 : 86.5mm
B.B. 内径寸法 : ∅46mm
  圧入式

PF30-IDS24 SUPER CERAMIC CONVERTER

Super CeramicBB30 PF30/IDS24 CONVERTER
製品写真 : PF30-IDS24 SUPER CERAMIC CONVERTER 拡大写真 : PF30-IDS24 SUPER CERAMIC CONVERTER
取扱説明書

» Download (PDF File)

対応表
B.B. 規格 : PF30
B.B. シェル幅 : 68mm
B.B. 内径寸法 : ∅46mm
  圧入式

PF30A-IDS24 SUPER CERAMIC CONVERTER

Super CeramicBB30 PF30A/IDS24 CONVERTER
製品写真 : PF30A-IDS24 SUPER CERAMIC CONVERTER 拡大写真 : PF30A-IDS24 SUPER CERAMIC CONVERTER
取扱説明書

» Download (PDF File)

対応表
B.B. 規格 : PF30A
B.B. シェル幅 : 73mm
B.B. 内径寸法 : ∅46mm
  圧入式

BB30-IDS24 SUPER CERAMIC CONVERTER

Super CeramicBB30 IDS24 CONVERTER

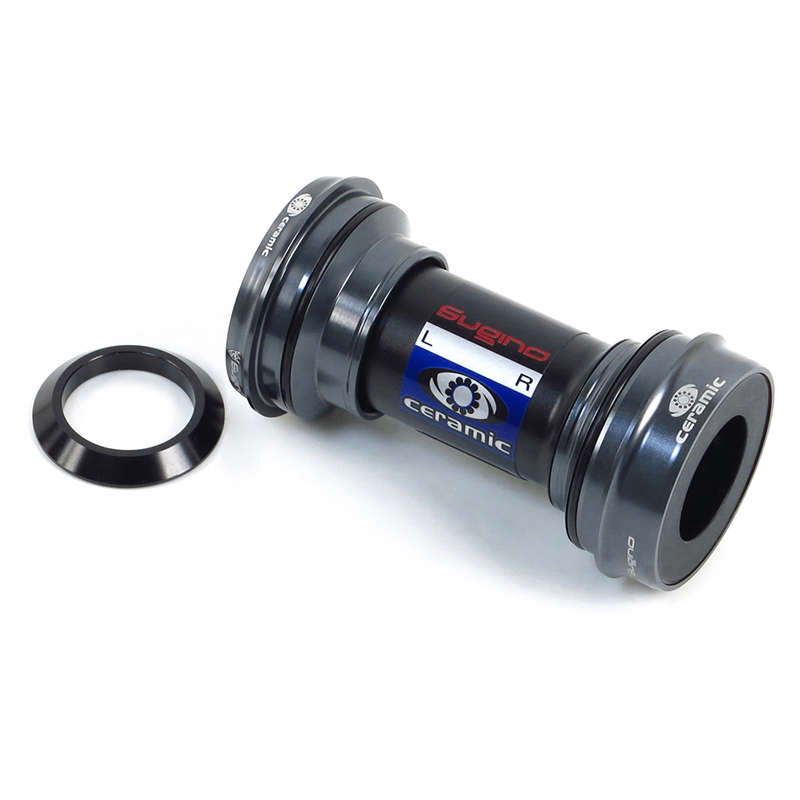

製品写真 : BB30-IDS24 SUPER CERAMIC CONVERTER 拡大写真 : BB30-IDS24 SUPER CERAMIC CONVERTER
取扱説明書

» Download (PDF File)

対応表
B.B. 規格 : BB30
B.B. シェル幅 : 68mm
B.B. 内径寸法 : ∅42mm
  圧入式

BB30A-IDS24 SUPER CERAMIC CONVERTER

Super CeramicBB30A IDS24 CONVERTER

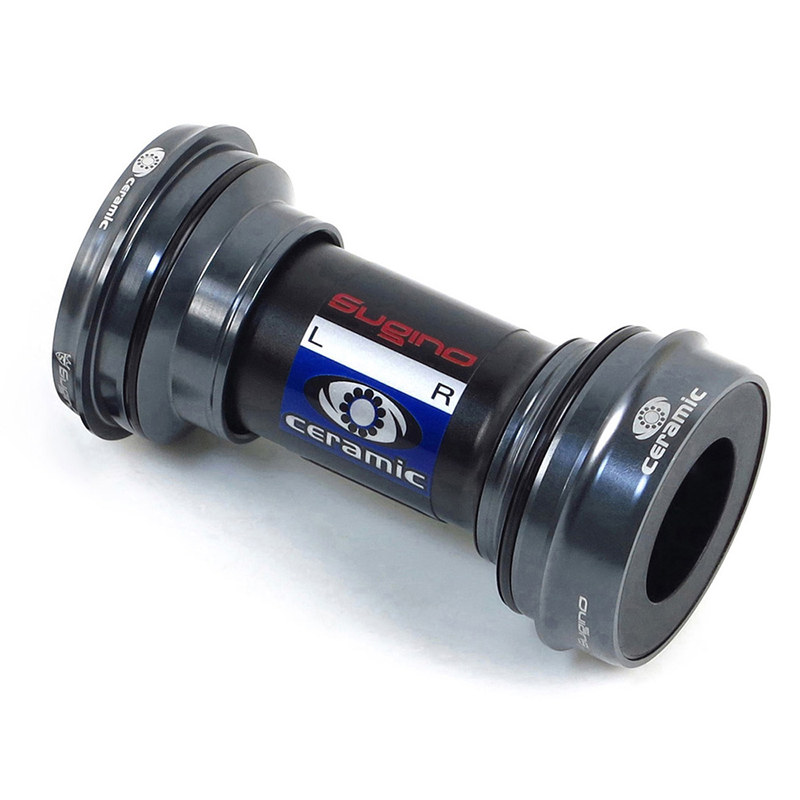

製品写真 : BB30A-IDS24 SUPER CERAMIC CONVERTER 拡大写真 : BB30A-IDS24 SUPER CERAMIC CONVERTER
取扱説明書

» Download (PDF File)

対応表
B.B. 規格 : BB30A
B.B. シェル幅 : 73mm
B.B. 内径寸法 : ∅42mm
  圧入式

STEEL BEARING

MB-608(BSA) STEEL

STEEL BEARINGBB BSA IDS24
製品写真 : MB-608(BSA) STEEL 拡大写真 : MB-608(BSA) STEEL
取扱説明書

» Download (PDF File)

対応表
B.B. 規格 : BSA
B.B. シェル幅 : 68mm
B.B. 内径寸法 : BC1.37 x 24T
  ネジ式

SHPF(BB86) STEEL

STEEL BEARINGBB SHPF/IDS24
製品写真 : SHPF(BB86) STEEL 拡大写真 : SHPF(BB86) STEEL
取扱説明書

» Download (PDF File)

対応表
B.B. 規格 : PF BB86
B.B. シェル幅 : 86.5mm
B.B. 内径寸法 : ∅41mm
  圧入式

BB386EVO-IDS24 STEEL CONVERTER

STEEL BEARINGBB 386EVO IDS24
製品写真 : BB386EVO-IDS24 STEEL CONVERTER 拡大写真 : BB386EVO-IDS24 STEEL CONVERTER
取扱説明書

» Download (PDF File)

対応表
B.B. 規格 : BB386EVO
B.B. シェル幅 : 86.5mm
B.B. 内径寸法 : ∅46mm
  圧入式

PF30-IDS24 STEEL CONVERTER

STEEL BEARINGBB30 PF30/IDS24 CONVERTER
製品写真 : PF30-IDS24 STEEL CONVERTER 拡大写真 : PF30-IDS24 STEEL CONVERTER
取扱説明書

» Download (PDF File)

対応表
B.B. 規格 : PF30
B.B. シェル幅 : 68mm
B.B. 内径寸法 : ∅46mm
  圧入式

PF30A-IDS24 STEEL CONVERTER

STEEL BEARINGBB30 PF30A/IDS24 CONVERTER
製品写真 : PF30A-IDS24 STEEL CONVERTER 拡大写真 : PF30A-IDS24 STEEL CONVERTER
User's Manual

» Download (PDF File)

対応表
B.B. 規格 : PF30A
B.B. シェル幅 : 73mm
B.B. 内径寸法 : ∅46mm
  圧入式

BB30-IDS24 STEEL CONVERTER

STEEL BEARINGBB30 IDS24 CONVERTER
製品写真 : BB30-IDS24 STEEL CONVERTER 拡大写真 : BB30-IDS24 STEEL CONVERTER
取扱説明書

» Download (PDF File)

対応表
B.B. 規格 : BB30
B.B. シェル幅 : 68mm
B.B. 内径寸法 : ∅42mm
  圧入式

BB30A-IDS24 STEEL CONVERTER

STEEL BEARINGBB30A IDS24 CONVERTER
製品写真 : BB30A-IDS24 STEEL CONVERTER 拡大写真 : BB30A-IDS24 STEEL CONVERTER
取扱説明書

» Download (PDF File)

対応表
B.B. 規格 : BB30A
B.B. シェル幅 : 73mm
B.B. 内径寸法 : ∅42mm
  圧入式

Aluminum Shim Tape

Aluminum Shim Tape

当社圧入式カップB.B.用アルミシムテープです。
B.B. 圧入の際、フレーム圧入孔に隙間・カケが発生した場合、ワンに巻き付けて使用することで
B.B.のガタツキを無くし、しっかりとB.B.に固定することができます。

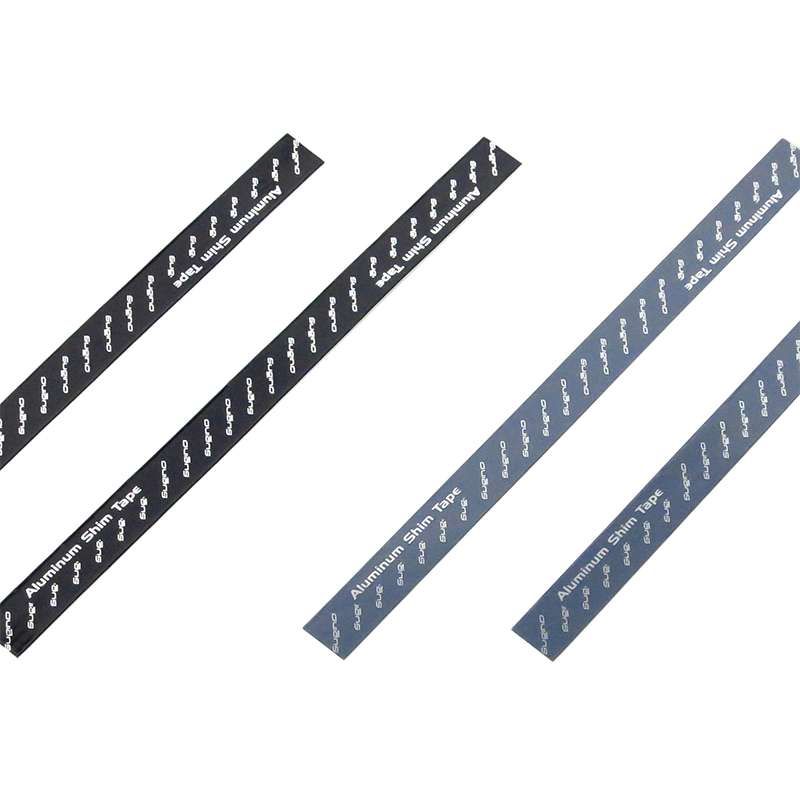

製品写真 : Aluminum Shim Tape 拡大写真 : Aluminum Shim Tape 拡大写真 : Aluminum Shim Tape (使用例)
取扱説明書

» Download (PDF File)

セット内容
黒(厚) 2枚
グレー(薄) 2枚
